NX BIM介绍
1什么是NX BIM
NX BIM（Building Information Modeling）是在NX2212版本上推出(chu)的一个全新的应用模(mo)块，用于在NX中(zhong)快(kuai)速创建(jian)建(jian)筑(zhu)的三维模(mo)型。
NX BIM主要特(te)点(dian)有：
·高级的3D参(can)数(shu)化设(she)计工具让设(she)计人员能够快(kuai)速地设(she)计建筑物(wu)，并(bing)进行(xing)文档制作
·构建(jian)于NX基础平台 – 多学科设(she)计工具，提供(gong)了包括算法建(jian)模(mo)、自由(you)形状建(jian)模(mo)、钢结构设(she)计，机械(xie)、电气(qi)和(he)管(guan)路(lu)系统设(she)计MEP，以及非常(chang)多的(de)更多的(de)功(gong)能
·并行、协(xie)同的设(she)计(ji)环(huan)境，消除了在不相连设(she)计(ji)孤岛中可(ke)能产生的错(cuo)误
·受控的(de)设计环境确(que)保(bao)了设计变更被正确(que)处(chu)理(li)，使得设计总是处(chu)于最新(xin)状态
2NX BIM的主要功能
NX BIM模块提供了大量的行业(ye)专(zhuan)用(yong)工具以(yi)帮助用(yong)户快速设计建筑(zhu)物，主(zhu)要功(gong)能(neng)如(ru)下图所示(shi)：

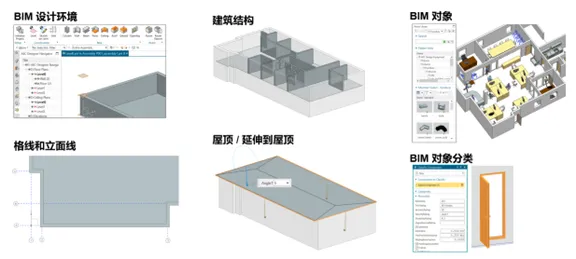

图1：NX BIM主要功能(neng)
2.1 针对BIM的用户环境
NX BIM的用户(hu)界(jie)面被(bei)进(jin)行了定制和(he)优化，用于建(jian)(jian)筑结构的高效创建(jian)(jian)和(he)编辑，从而使得新(xin)用户(hu)快速成为熟练专家(jia) 。且NX环境(jing)按(an)照建(jian)(jian)筑设(she)计工作流程被(bei)裁(cai)剪(jian)
·BIM 零件模板(ban)为(wei)建筑(zhu)设计快速准备好NX设计环境
·BIM 设计导(dao)航器
ü在不同建筑层之(zhi)间进行快速(su)切换和编(bian)辑(ji)BIM对象(xiang)
ü在单个导航器中进行组件和(he)特征的可见(jian)性操作和(he)编辑

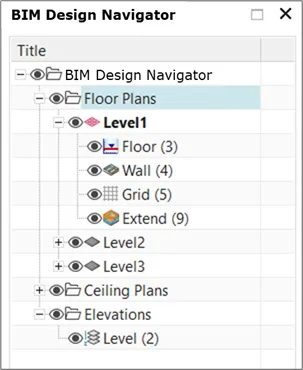

图(tu)2：BIM导航器
2.2 轴网和标高
采用直(zhi)观的草图环境来(lai)创建(jian)和编辑轴网(wang)和标高，快速(su)定位建(jian)筑元素
这些线可被定制(zhi)，以便满足不同行业 / 客户标准的显(xian)示类型要(yao)求
·轴(zhou)网和标(biao)(biao)高(gao)标(biao)(biao)签(qian)会被自动创建，支持AEC设计标(biao)(biao)准(zhun) (例如，数字(zi)和字(zi)母)
·在对墙、柱、地板、天花板等这些建筑结构元素进(jin)行定位(wei)的时候，可以方(fang)便地参考轴(zhou)网和(he)标高
·轴网和(he)标高的显示属性，例如(ru)线(xian)宽、颜(yan)色、线(xian)长(zhang)、线(xian)型(xing)，都可(ke)以被修改(gai)
·标(biao)高标(biao)签(qian)可轻易被修改(例(li)如(ru)，修改标(biao)签(qian)增加(jia)拐角线)

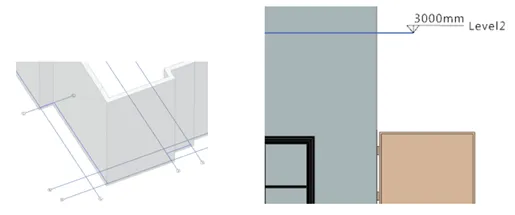

图3：轴(zhou)网线及(ji)标高(gao)线
2.3 建筑结构库
可方(fang)便(bian)地定义用(yong)于(yu)BIM结(jie)构的物料(liao)
·可以为每(mei)一个建筑元素(例如，墙、地板(ban)、天花(hua)板(ban)等)定义物(wu)料(liao)层
·可以(yi)为每(mei)一建筑元(yuan)素定义(yi)物料层选项(例如，墙会有多种类型(xing)的外墙、内墙和隔墙等)
·可以轻(qing)松地创建和编辑(ji)新的结构选(xuan)项
·结(jie)构元(yuan)素的(de)厚度(du)与定(ding)义的(de)结(jie)构保(bao)持关联

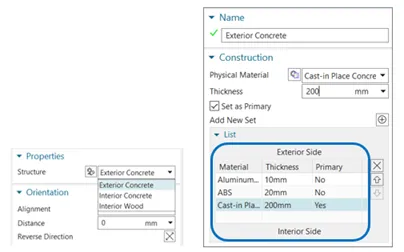

图(tu)4：物料层选项及定义
2.4 房间报告
可以在设计过程中跟踪房间及其(qi)尺寸大小(xiao)，进行精(jing)确的(de)、实时的(de)物料估算
每个房间的面积会关联(lian)更新，可以被(bei)导(dao)出到一(yi)个电(dian)子表格，用于物料估算
·通过(guo)输入名(ming)字、定义(yi)选取房(fang)间地板的颜色来(lai)定义(yi)房(fang)间
·房间报告导出房间的信息(xi)到Excel，帮助用(yong)(yong)户(hu)估算地板材料的用(yong)(yong)量

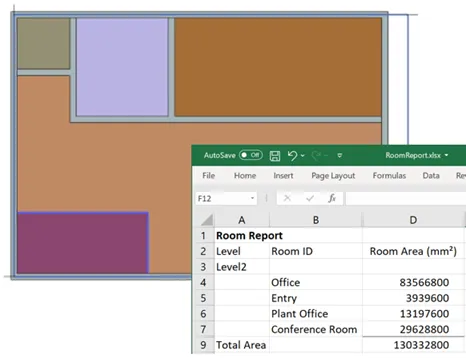

图5：房间(jian)定义及输出
2.5 BIM对象库
NX BIM含(han)有一个通用BIM对象(xiang)的本地库，以及具(ju)有数千对象(xiang)的在(zai)线库
除了在线库(ku)和(he)包含的(de)BIM对(dui)象(xiang)之外，定制的(de)BIM对(dui)象(xiang)也可(ke)被添(tian)加(jia)到(dao)本(ben)地BIM库(ku)之中
·NX 重用(yong)库(ku)包含了(le)一些开盒即用(yong)的(de)BIM样例对(dui)象，定(ding)制(zhi)BIM对(dui)象也可被添加到(dao)本地BIM库(ku)之(zhi)中
·访问CADENAS，获得(de)大(da)量的BIM分类目录 (注意：需要CADENAS 重用库(ku)附加模(mo)块)
·采用(yong)拖拽的方式将BIM对象添加到设计之中
·参数化的BIM对象可(ke)轻松被(bei)适应到设计的上下文环境

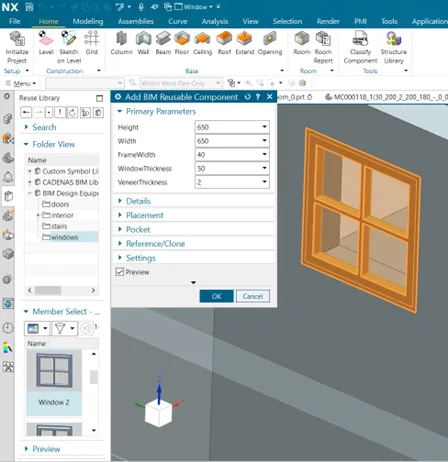

图6：集成的BIM重(zhong)用库(ku)
2.5 BIM属性定义
快速准(zhun)备符合(he) BIM ISO 标(biao)准(zhun)的NX模型(xing)
根据(ju)需要(yao)将 BIM 属(shu)性应用(yong)于NX组(zu)件，满足IFC 认证的需求
·分类组件确保NX模型包含有IFC转换和ISO 19650所需的BIM信(xin)息
·属性过滤器指(zhi)(zhi)示哪些BIM属性是强(qiang)制(zhi)的、可(ke)选的或(huo)是客户指(zhi)(zhi)定的

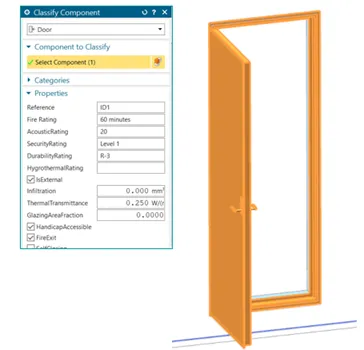

图7：将BIM属性(xing)应用于NX模型
3模块信息
NX BIM的(de)模块信息(xi)：
·模块编号: NX30310
·类型:附加模(mo)块
·可用性: 2022年12月(yue)发布的NX 2212及以上版本
·先决条件(jian): NX Mach 包或等(deng)同功(gong)能
·支持令牌许可控(kong)制
CADENAS 重用库
·模块(kuai)编号: NX30701 / NX30702
·类型:附加模块(kuai)
·先决条(tiao)件: NX Mach 包或(huo)等同(tong)功能
4小结
NX在BIM行业的主(zhu)要应用优势(shi)有(you)：
·高级的3D参数化设计工具
·构建于NX基础(chu)平台: 一个多学科设计工(gong)具
·并行、协(xie)同的(de)设计环(huan)境
·受控的设计环境

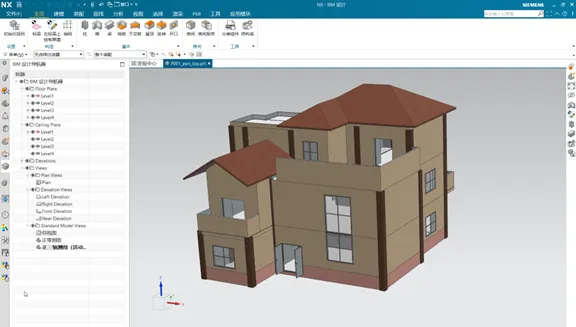

图(tu)8：NX BIM模型示例
