NX 算法建模-非线性规律建模利器
随着(zhe)时代的变化(hua)，各行(xing)各业对高性能产品或零部(bu)件(jian)的需求日渐旺盛(sheng)，增(zeng)材(cai)制造应运(yun)而生(sheng)(sheng)。但使用(yong)增(zeng)材(cai)制造生(sheng)(sheng)产传(chuan)统(tong)设计(ji)产品未免有(you)些“大(da)材(cai)小(xiao)用(yong)”。所以为了能将(jiang)增(zeng)材(cai)制造“物尽其(qi)用(yong)”，产生(sheng)(sheng)了一套现代的设计(ji)手法(fa)。其(qi)中包含：创成式设计(ji)、晶格(ge)设计(ji)、隐式建模、算法(fa)建模和物理场驱动(dong)式设计(ji)、多(duo)设计(ji)空间(jian)探索。
其中(zhong)的算(suan)法(fa)建(jian)模(mo)(mo)从NX1926正式推出，这极(ji)大增加了设计师在非线性规(gui)律下的建(jian)模(mo)(mo)效率。因为算(suan)法(fa)建(jian)模(mo)(mo)中(zhong)不但提(ti)供(gong)了常规(gui)的“选中(zhong)特征”、“拉伸”、“旋转”等全部基础建(jian)模(mo)(mo)功能，并且可以(yi)(yi)自定义其中(zhong)需要(yao)的每一个(ge)参数(shu)。用户可以(yi)(yi)个(ge)性化输入参数(shu)来获得传统建(jian)模(mo)(mo)手(shou)段无法(fa)获得的效果。并且为用户提(ti)供(gong)了一系(xi)列(lie)“列(lie)表操作”、“数(shu)学计算(suan)”等功能，极(ji)大丰富了NX建(jian)模(mo)(mo)的能力。（见图1）
图1
2 使用算法建模创建随样条变化孔板

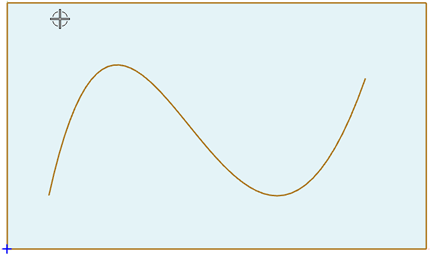

首先使用草图创建基本要素(su)“矩形”和“曲(qu)线(xian)”。（见图2）
图2

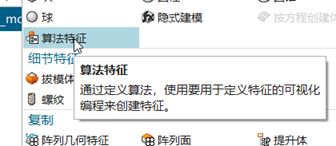

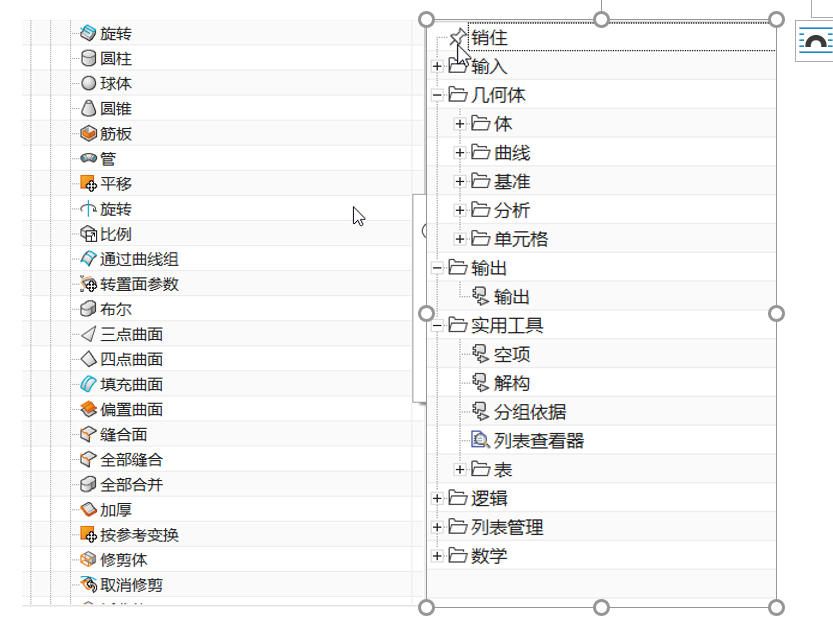

在NX中选(xuan)取“基本(ben)”菜单——更多——算法特征。（见图3）
图3
进入(ru)算法特征(zheng)之后，用“选择曲线”算法块拾取四条边线，将其连结(jie)后生成片(pian)体。（见图4）
图4

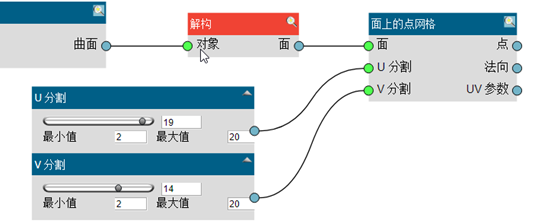

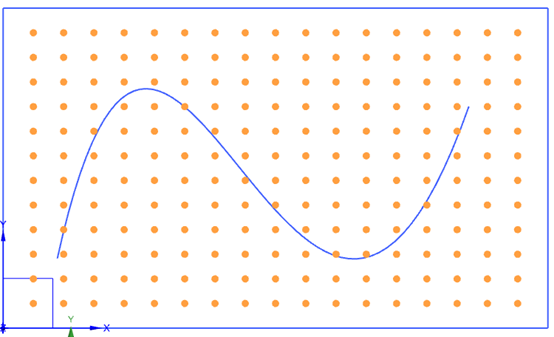

将解(jie)构后的曲面使(shi)用“面上的点网格”进行(xing)UV划分并去其上的点集(ji)合。（见图5、图6）
图5
图6

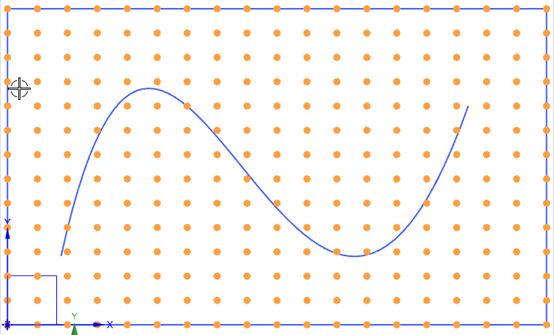

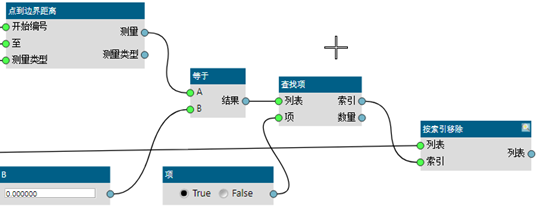

使用点集合(he)与(yu)矩形边(bian)界求距离，并且在集合(he)中(zhong)排除那些到边(bian)界上距离为(wei)0的点，得(de)到不与(yu)边(bian)界重合(he)的点的“列(lie)表”。（见(jian)图7、图8）
图7
图8

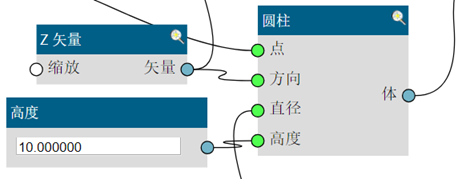

在列表中的(de)点上(shang)创建圆柱，并以这些点为圆柱的(de)底面中心。（见图9）
图9

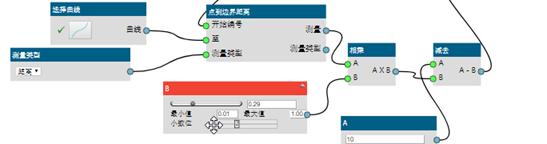

圆柱的直径采用列表中的点到样条线的距离和可变系数求积，再与可变常数求差的方式控制。（见(jian)图10、图11）
图10
图11

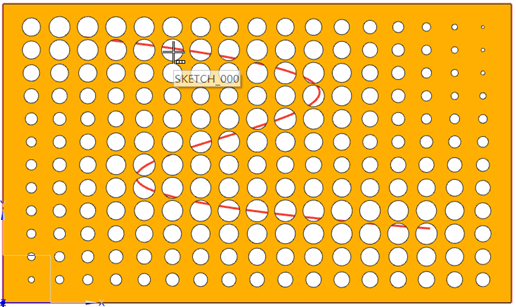

生成(cheng)圆柱之后(hou)，使(shi)用“拉伸”算法块拉伸“连结(jie)曲线”成(cheng)为实体，并使(shi)用“布(bu)尔”算法快(kuai)，对两部分进行求差。获得最终结(jie)果(guo)。（见图12）
图12
接(jie)下来可以(yi)对算法进行(xing)验(yan)证(zheng)：

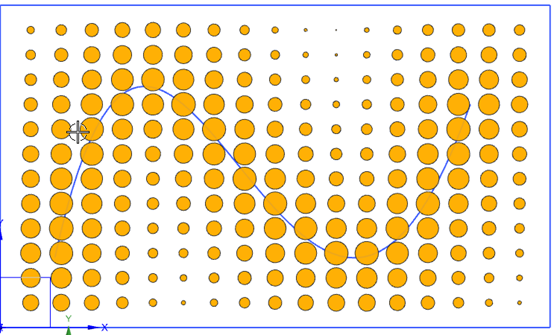

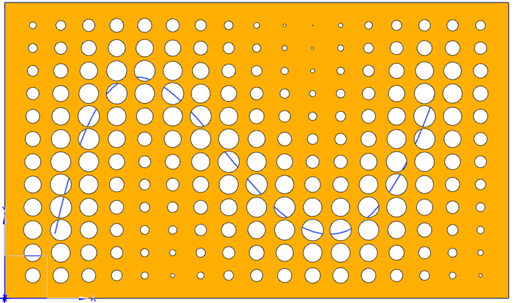

当更(geng)换样条线或(huo)改变样条线形状走势时，经过简单(dan)的(de)参数调试，孔(kong)板也会做出相应的(de)变化。（见图13）
图13
3 总结
案例的(de)核心就是圆柱(zhu)直径的(de)控制方法。逻(luo)辑(ji)上考虑(lv)清楚，使用合适(shi)的(de)“算(suan)法块”表达出来(lai)即可。
通过上面的(de)(de)案例可以(yi)(yi)了解到，算法建模(mo)(mo)在(zai)创(chuang)(chuang)(chuang)建非线性(xing)规律的(de)(de)模(mo)(mo)型时(shi)(shi)是非常有(you)效的(de)(de)。通过算法建模(mo)(mo)创(chuang)(chuang)(chuang)建出的(de)(de)“算法蓝图”是可以(yi)(yi)被保存下来复(fu)用(yong)或分享给其他用(yong)户使(shi)用(yong)的(de)(de)，这在(zai)企业中可以(yi)(yi)降低脑力(li)劳动的(de)(de)重(zhong)复(fu)工作(zuo)量。并且目前(qian)的(de)(de)NX1980系(xi)列已经支持从EXCEL导入数(shu)据进行创(chuang)(chuang)(chuang)建。这也极大的(de)(de)扩(kuo)展了建模(mo)(mo)需要批量参数(shu)时(shi)(shi)的(de)(de)灵活性(xing)。创(chuang)(chuang)(chuang)建出的(de)(de)模(mo)(mo)型用(yong)于(yu)增材制造(zao)是再合适(shi)不过的(de)(de)。
4 算法蓝图：（见图14）
